Z4WBE06SA080
Produktnummer:
ILZ4WBE06SA080
Produktinformationen "Z4WBE06SA080"

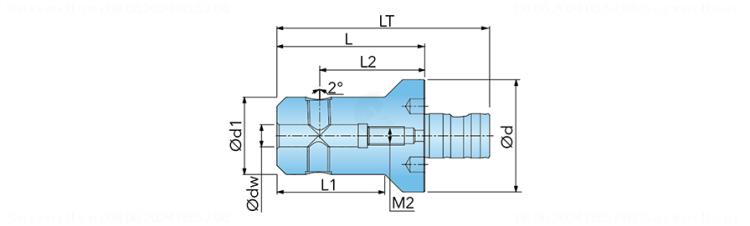

Weldon / Whistle-Notch Spannfutter |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3088111 |
| J21 | Identifizierende Bestellnummer | Z4WBE06SA080 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 999013 |
| A4 | Bunddurchmesser | 25 mm |
| B1 | Länge Außendurchmesser 1 | 62 mm |
| B3 | Kraglänge | 80 mm |
| B4 | Gesamtlänge | 115 mm |
| C11 | Aufnahmetyp, maschinenseitig | ITC - Ingersoll Tool connection |
| C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 10 |
| C54 | Aufnahmeausführung, werkstückseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0060 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 6 mm |
| D7 | Masse (Gewicht) | 0.57 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
