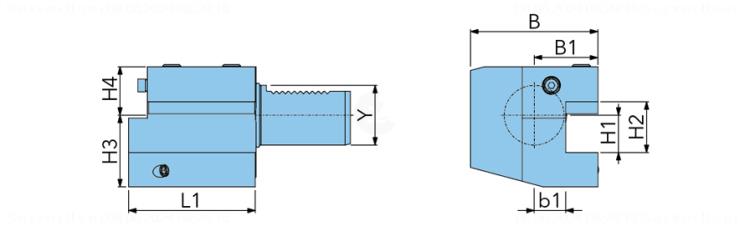

VDI40-C4-25
Produktnummer:
ILVDI40-C4-25
Produktinformationen "VDI40-C4-25"
VDI_ C_ |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5882668 |
| J21 | Identifizierende Bestellnummer | VDI40-C4-25 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 514012 |
| C11 | Aufnahmetyp, maschinenseitig | ZYV - Zylinderaufnahme (VDI-Schaft) |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 40 mm |
| C51 | Aufnahmetyp, werkstückseitig | VKT - Vierkantaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 2525 |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| E3 | Einsatzart | 0 - Normal |
| E6 | Art der Werkzeugspannung | 0 |
| E7 | Werkzeughalterwechsel | 0 |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| DXF |
