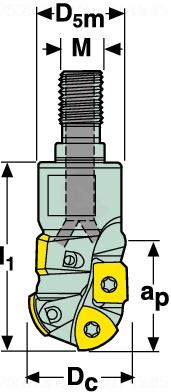

R218.19-01.00-12RE-14HFA
Produktnummer:
SO00087583
Produktinformationen "R218.19-01.00-12RE-14HFA"
R218.19-01.00-12RE-14HFA |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00087583 |
| J22 | Produktbezeichnung | R218.19-01.00-12RE-14HFA |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-87 |
| BLD | Bildkennung | 10 |
| A1 | Schneidendurchmesser | 25.4 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 12 Grad |
| B2 | Schneidenlänge, max. | 12.7 mm |
| B3A | Eingeschriebener Kreis Pos. A | 8.9 mm |
| BLDA | Bildkennung Pos. A | 99 |
| C13 | Aufnahmegewindenenngröße, maschinenseitig | M12 |
| C1A | Schneidkantenhöhe Pos. A | 3.97 mm |
| D1A | Eckenradius Pos. A | 0.8 mm |
| D6 | Maximale Drehzahl | 21700 1/min |
| D7 | Gewicht (Masse) | 0.1 kg |
| E2 | Rückspanwinkel | 0 Grad |
| E3 | Seitenspanwinkel | 0 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 1 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 1 |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | SAD - Schraubaufnahme |
| C2 | Größe | 0120 |
| C12 | Form | 01 |
| C14 | Ausführung | 0 - Metrisch |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C3 | Durchmesser | mm |
| G4 | Profilradius | mm |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
