QCTC-0500-0200
Produktnummer:
SO00061783
Produktinformationen "QCTC-0500-0200"
QCTC-0500-0200 |
||
|---|---|---|

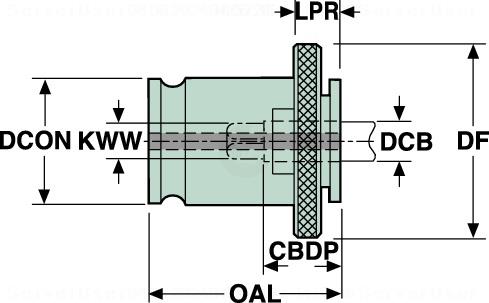

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00061783 |
| J22 | Produktbezeichnung | QCTC-0500-0200 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-94 |
| BLD | Bildkennung | 1 |
| A4 | Bunddurchmesser | 48 mm |
| B3 | Kraglänge | 10.92 mm |
| B5 | Gesamtlänge | 28.5 mm |
| B71 | Funktionslänge | 10.92 mm |
| D7 | Gewicht (Masse) | 0.3 kg |
| C11 | Typ | ZYL - Zylinderaufnahme |
| C51 | Typ | ZYL - Zylinderaufnahme |
| C2 | Größe | 0093 |
| C6 | Größe | 0093 |
| C12 | Form | 21 |
| C52 | Form | 21 |
| C14 | Ausführung | 0, 8 |
| C54 | Ausführung | 0, 8 |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C55 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C3 | Durchmesser | 9,32, 30,99 mm |
| C71 | Durchmesser | 9,32, 30,99 mm |
