ODMT050408TN-MD20 MK2050
Produktnummer:
SO02827999
Produktinformationen "ODMT050408TN-MD20 MK2050"

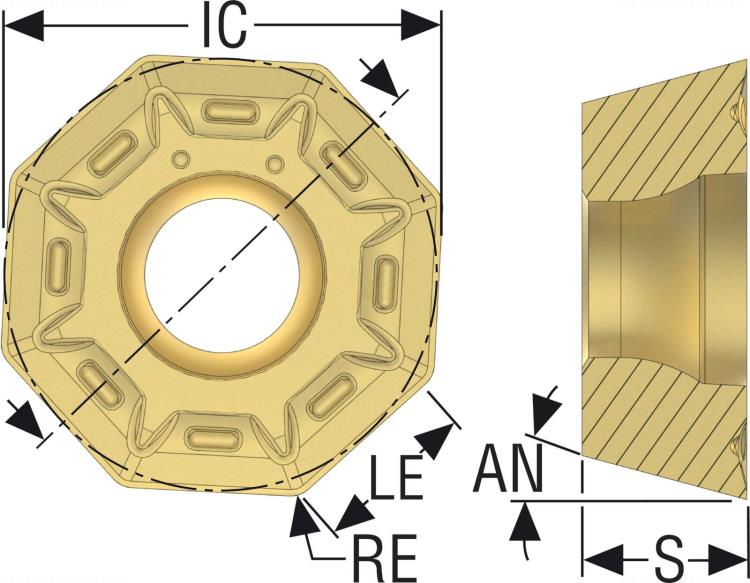

ODMT050408TN-MD20 MK2050 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 02827999 |
| J22 | Produktbezeichnung | ODMT050408TN-MD20 MK2050 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 9 |
| A1 | Eckenwinkel | 135 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 15 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 15 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 15 Grad |
| B1 | Schneidkantenlänge | 5.261 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 4.76 mm |
| D1 | Eckenradius | 0.8 mm |
| D1 | Eckenradius | 0.8 mm |
| D1 | Eckenradius | 0.8 mm |
| D7 | Spanwinkel | 14 Grad |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Schneidenlänge, begrenzt | 4.6 mm |
| E9 | Herstellerbezeichnung Spanbrecher | MD20 |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse Schneidplatte | M - M |
| G4 | Schneidplattendicke | 4.76 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoff, Herstellerbezeichnung | MK2050 |
| ISISO | Indikator für ISO-Schneidplatten | 1 |
| J11 | Normbezeichnung | ODMT050408TN |
| J8 | Bearbeitungsverfahren | - |
