MOD08T08SK025
Produktnummer:
ILMOD08T08SK025
Produktinformationen "MOD08T08SK025"
Adapter für metrische Gewinde |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 2928100 |
| J21 | Identifizierende Bestellnummer | MOD08T08SK025 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |

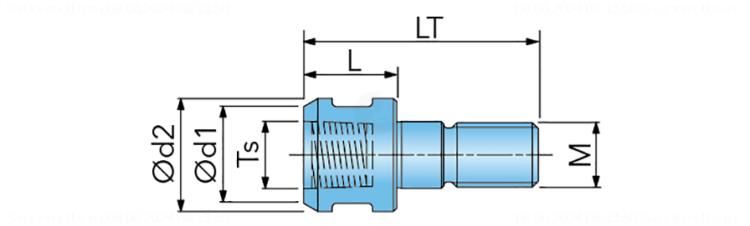

| BLDf | Bildkennung | 999124 |
| A2 | Außendurchmesser 2 | 13 mm |
| A4 | Bunddurchmesser | 11.7 mm |
| B3 | Kraglänge | 25 mm |
| B4 | Gesamtlänge | 42.5 mm |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C51 | Aufnahmetyp, werkstückseitig | SAI - Schraubaufnahme ISCAR |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0080 |
| D7 | Masse (Gewicht) | 0.028 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
