MAS403BT50AD+BMHD63.150
Produktnummer:
ILMAS403BT50AD+BMHD63.150
Produktinformationen "MAS403BT50AD+BMHD63.150"

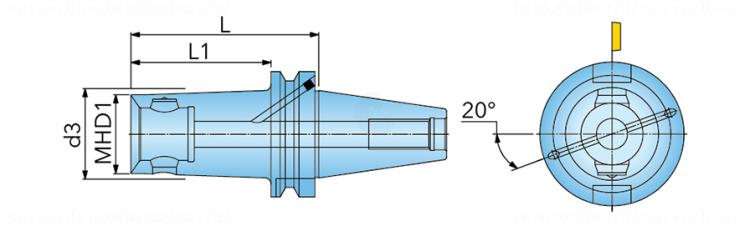

MAS403BT AD+B MHD 40-80 Aufnahme "lange Ausführung" |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 4541482 |
| J21 | Identifizierende Bestellnummer | MAS403BT50AD+BMHD63.150 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 508999 |
| A1 | Körperdurchmesser | 70 mm |
| B3 | Kraglänge | 150 mm |
| B4 | Gesamtlänge | 251.8 mm |
| C11 | Aufnahmetyp, maschinenseitig | SKG - Steilkegel |
| C12 | Aufnahmeform, maschinenseitig | 57 |
| C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0500 |
| D7 | Masse (Gewicht) | 5.8 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| H21 | Kühlschmierstoff-Eintritt | 7 - mit Kühlschmierstoffeintritt, dezentral über Bund und axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
