M5533627
Produktnummer:
SOM5533627
Produktinformationen "M5533627"
M5533627 |

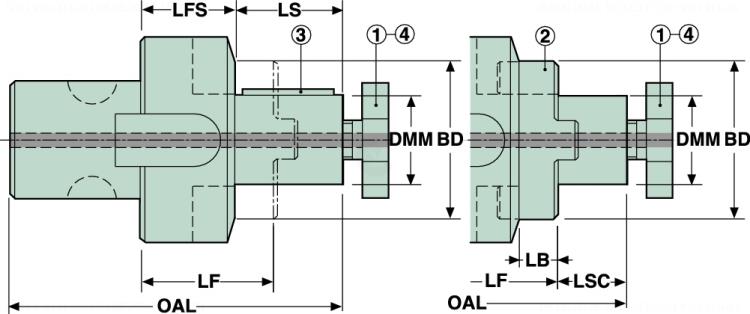

||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00084317 |
| J21 | Identifizierende Bestellnummer | M5533627 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 629002 |
| A1 | Körperdurchmesser | 48 mm |
| B1 | Länge Außendurchmesser 1 | 12 mm |
| B4 | Gesamtlänge | 101 mm |
| B71 | Funktionslänge | 40 mm |
| C11 | Aufnahmetyp, maschinenseitig | GMS - Graflex Modulares System SECO |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0060 |
| C4 | Schaftlänge | 33 mm |
| C51 | Aufnahmetyp, werkstückseitig | FDA - Fräsdornaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C55 | Aufnahmeart, werkstückseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0270 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 27 mm |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 21 mm |
| D7 | Masse (Gewicht) | 1.1 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
