M5283222
Produktnummer:
SOM5283222
Produktinformationen "M5283222"
M5283222 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00056824 |
| J21 | Identifizierende Bestellnummer | M5283222 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |

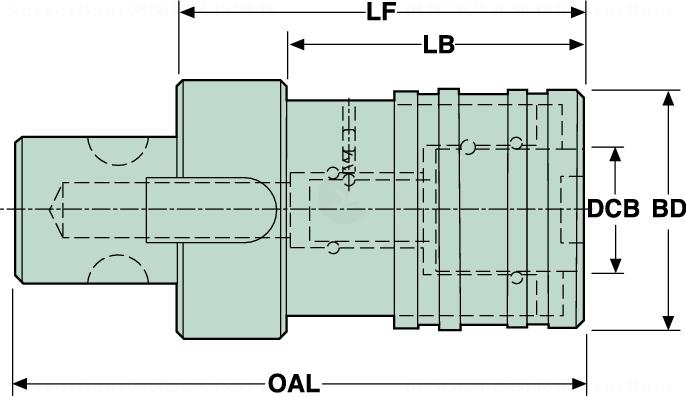

| BLDf | Bildkennung | 629126 |
| A1 | Körperdurchmesser | 39 mm |
| A2 | Außendurchmesser 2 | 39 mm |
| B1 | Länge Außendurchmesser 1 | 53 mm |
| B4 | Gesamtlänge | 104 mm |
| B71 | Funktionslänge | 80 mm |
| C11 | Aufnahmetyp, maschinenseitig | GMS - Graflex Modulares System SECO |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0040 |
| C51 | Aufnahmetyp, werkstückseitig | SWB - Schnellwechselaufnahme BILZ |
| C52 | Aufnahmeform, werkstückseitig | 00 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0190 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 19 mm |
| D7 | Masse (Gewicht) | 0.25 kg |
| D9 | Einstellbarkeit | 2 - axiale Einstellung möglich |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
