M502346903
Produktnummer:
SOM502346903
Produktinformationen "M502346903"
M502346903 |
||
|---|---|---|

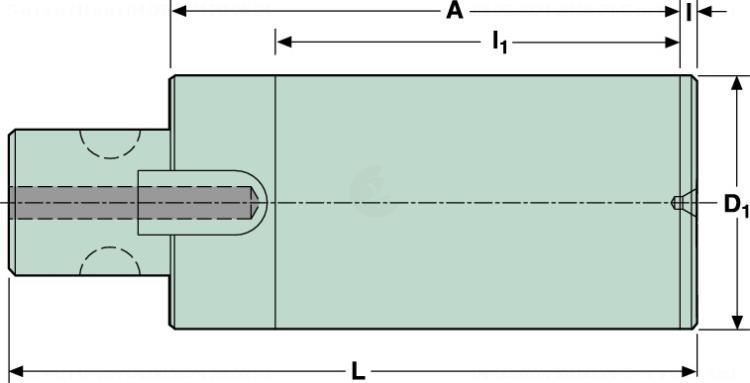

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00056821 |
| J21 | Identifizierende Bestellnummer | M502346903 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 629999 |
| A1 | Körperdurchmesser | 90 mm |
| B1 | Länge Außendurchmesser 1 | 182 mm |
| B3 | Kraglänge | 200 mm |
| B4 | Gesamtlänge | 250 mm |
| C11 | Aufnahmetyp, maschinenseitig | GMS - Graflex Modulares System SECO |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0070 |
| D5 | Auswuchtgüte | 2 |
| D7 | Masse (Gewicht) | 10.47 kg |
| DIM | Indikator für Maßsystem | 6 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
