HPMN1206ZETR-D25 MP2501
Produktnummer:
SO03273321
Produktinformationen "HPMN1206ZETR-D25 MP2501"
HPMN1206ZETR-D25 MP2501 |
||
|---|---|---|

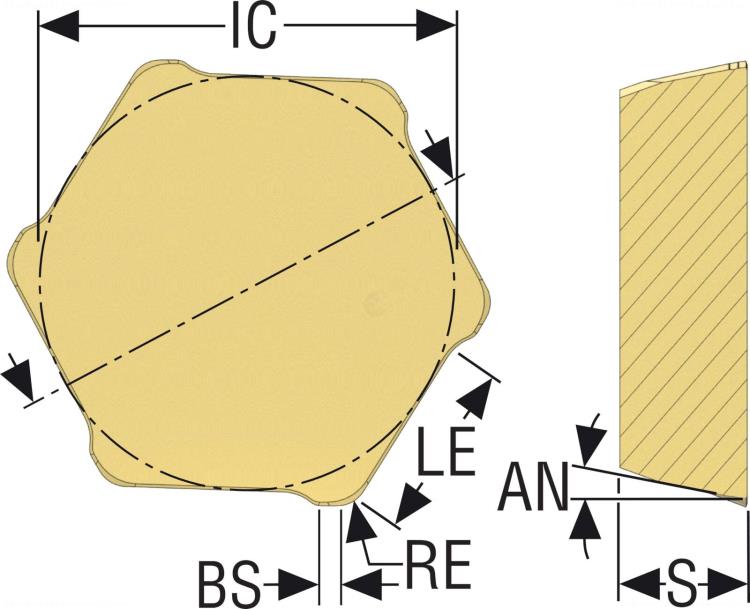

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 03273321 |
| J22 | Produktbezeichnung | HPMN1206ZETR-D25 MP2501 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 8 |
| A1 | Eckenwinkel | 120 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 11 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 11 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 11 Grad |
| B1 | Schneidkantenlänge | 12.389 mm |
| B3 | Eingeschriebener Kreis | 21.458 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D1 | Eckenradius | 1.7 mm |
| D1 | Eckenradius | 1.7 mm |
| D1 | Eckenradius | 1.7 mm |
| D6 | Planschneidenbreite | 0.8 mm |
| D7 | Spanwinkel | 0 Grad |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E7 | Schneidenlänge, begrenzt | 9 mm |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse Schneidplatte | M - M |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 1 - ohne Bohrung |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoff, Herstellerbezeichnung | MP2501 |
| ISISO | Indikator für ISO-Schneidplatten | 1 |
| J11 | Normbezeichnung | HPMN1206ZETR |
| J8 | Bearbeitungsverfahren | - |
