H63TH-EV2525R-112
Produktnummer:
MIH63TH-EV2525R-112
Produktinformationen "H63TH-EV2525R-112"
spare_parts |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 325307 |
| J21 | Identifizierende Bestellnummer | H63TH-EV2525R-112 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |

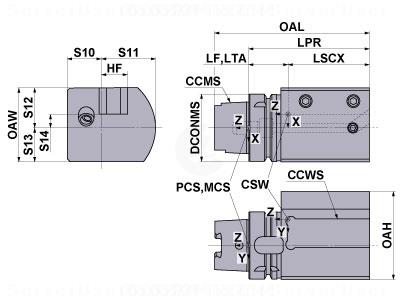

| BLDf | Bildkennung | 504012 |
| B1 | Länge Außendurchmesser 1 | 112 mm |
| B4 | Gesamtlänge | 150 mm |
| B71 | Funktionslänge | 150 mm |
| B72 | Funktionshöhe | 25 mm |
| C11 | Aufnahmetyp, maschinenseitig | HSK - Hohlschaft-Kegel |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0630 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 63 mm |
| C51 | Aufnahmetyp, werkstückseitig | VKT - Vierkantaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 2525 |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 77 mm |
| D7 | Masse (Gewicht) | 3.9 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| Has3D | Generierte 3D Grafik | 1 |
