H100TH-EV3232L-180
Produktnummer:
MIH100TH-EV3232L-180
Produktinformationen "H100TH-EV3232L-180"
spare_parts |
||
|---|---|---|

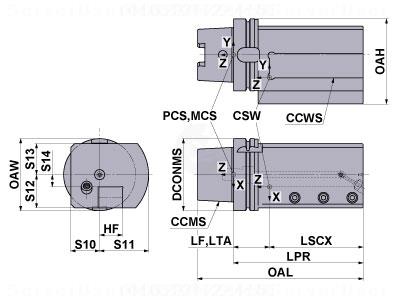

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 436630 |
| J21 | Identifizierende Bestellnummer | H100TH-EV3232L-180 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 504012 |
| B1 | Länge Außendurchmesser 1 | 180 mm |
| B4 | Gesamtlänge | 220 mm |
| B71 | Funktionslänge | 220 mm |
| B72 | Funktionshöhe | 32 mm |
| C11 | Aufnahmetyp, maschinenseitig | HSK - Hohlschaft-Kegel |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 1000 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 100 mm |
| C51 | Aufnahmetyp, werkstückseitig | VKT - Vierkantaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 3232 |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 130 mm |
| D7 | Masse (Gewicht) | 11.7 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Schneidrichtung | L - links |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
