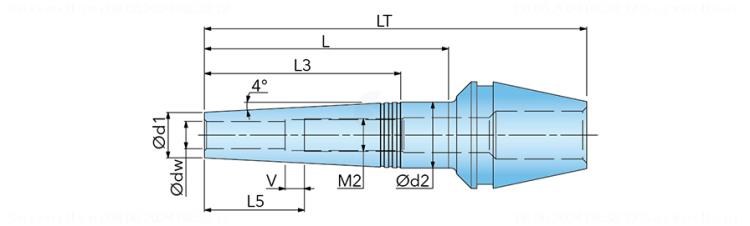

ER32SRK12X85
Produktnummer:
ILER32SRK12X85
Produktinformationen "ER32SRK12X85"
ER32 Schrumpf-Aufnahmen (Thermisch) |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 4502539 |
| J21 | Identifizierende Bestellnummer | ER32SRK12X85 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 511013 |
| A1 | Körperdurchmesser | 24 mm |
| A2 | Außendurchmesser 2 | 24 mm |
| A6 | Umbruchdurchmesser | 20 mm |
| B1 | Länge Außendurchmesser 1 | 85 mm |
| B3 | Kraglänge | 85 mm |
| B51 | Kegelwinkel | 4 Grad |
| C11 | Aufnahmetyp, maschinenseitig | SZD - Spannzangenaufnahme DIN / ISO |
| C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0320 |
| C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0120 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 12 mm |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 38 mm |
| C82 | Einspannlänge, min. | 38 mm |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
