CV50-UMC4.13-0750
Produktnummer:
SOCV50-UMC4.13-0750
Produktinformationen "CV50-UMC4.13-0750"
CV50-UMC4.13-0750 |
||
|---|---|---|

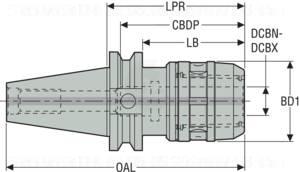

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00093001 |
| J21 | Identifizierende Bestellnummer | CV50-UMC4.13-0750 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| A1 | Körperdurchmesser | 52 mm |
| B3 | Kraglänge | 105 mm |
| B4 | Gesamtlänge | 206.6 mm |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 3.175 mm |
| DIM | Indikator für Maßsystem | 0 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
