C5-DVVBN-00060-16JETI2
Produktnummer:
SO10070213
Produktinformationen "C5-DVVBN-00060-16JETI2"
C5-DVVBN-00060-16JETI2 |
||
|---|---|---|

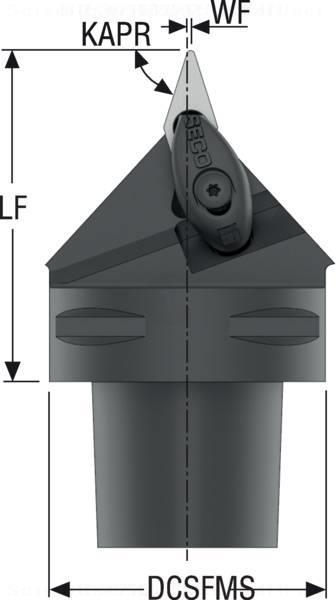

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 10070213 |
| J22 | Produktbezeichnung | C5-DVVBN-00060-16JETI2 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 15 |
| A2 | Funktionsbreite | mm |
| A2 | Funktionsbreite | 0.6 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 5 Grad |
| A3 | Funktionslänge | mm |
| A3 | Funktionslänge | 60 mm |
| A31 | Ausspannlänge | mm |
| A31 | Ausspannlänge | 60 mm |
| B1 | Kopflänge | mm |
| B1 | Kopflänge | 40 mm |
| B3 | Kraglänge | mm |
| B3 | Kraglänge | 60 mm |
| B3A | Eingeschriebener Kreis Pos. A | 9.525 mm |
| BLDA | Bildkennung Pos. A | 3 |
| C1A | Schneidkantenhöhe Pos. A | 4.76 mm |
| D1A | Eckenradius Pos. A | 0.4 mm |
| D7 | Gewicht (Masse) | 0.672 kg |
| E1 | Einstellwinkel | Grad |
| E1 | Einstellwinkel | 72.5 Grad |
| E2 | Einstellwinkelart | |
| E4 | Orthogonalspanwinkel | 0 Grad |
| E5 | Neigungswinkel | 0 Grad |
| E6 | Rückspanwinkel | 0 Grad |
| E7 | Seitenspanwinkel | 0 Grad |
| F1 | Schneidrichtung | N - neutral |
| F2 | Halterform | G - gerade |
| F3 | Arbeitslage Halter | |
| H21 | Kühlschmierstoffeintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoffaustritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 1 |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | CCS - Coromant Capto System SANDVIK |
| C2 | Größe | 0500 |
| C12 | Form | 01 |
| C14 | Ausführung | 8 - Dimensionslose Nenngröße |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| A1 | Schneidkantenlänge | mm |
| E3 | Eckenwinkel | Grad |
| F5 | Befestigungsart Schneidplatte | |
| J42 | Bezeichnung Schneidplatte | VBMT160404-M3 |
