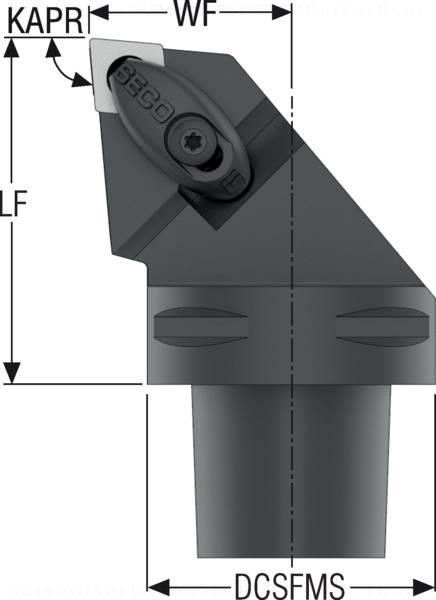

C5-DCLCR-35060-12JETI
Produktnummer:
SO03282214
Produktinformationen "C5-DCLCR-35060-12JETI"
C5-DCLCR-35060-12JETI |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 03282214 |
| J22 | Produktbezeichnung | C5-DCLCR-35060-12JETI |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 9 |
| A2 | Funktionsbreite | mm |
| A2 | Funktionsbreite | 35 mm |
| A3 | Funktionslänge | mm |
| A3 | Funktionslänge | 60 mm |
| A31 | Ausspannlänge | mm |
| A31 | Ausspannlänge | 60 mm |
| B1 | Kopflänge | mm |
| B1 | Kopflänge | 40 mm |
| B3 | Kraglänge | mm |
| B3 | Kraglänge | 60 mm |
| D7 | Gewicht (Masse) | 0.72 kg |
| E1 | Einstellwinkel | Grad |
| E1 | Einstellwinkel | 95 Grad |
| E2 | Einstellwinkelart | |
| E4 | Orthogonalspanwinkel | 0 Grad |
| E5 | Neigungswinkel | 0 Grad |
| E6 | Rückspanwinkel | 0 Grad |
| E7 | Seitenspanwinkel | 0 Grad |
| F1 | Schneidrichtung | R - rechts |
| F3 | Arbeitslage Halter | |
| H21 | Kühlschmierstoffeintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoffaustritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | CCS - Coromant Capto System SANDVIK |
| C2 | Größe | 0500 |
| C12 | Form | 01 |
| C14 | Ausführung | 8 - Dimensionslose Nenngröße |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| F5 | Befestigungsart Schneidplatte | |
| J42 | Bezeichnung Schneidplatte | CCMT120412-M5 |
