C5-390.411-63090
Produktnummer:
SOC5-390.411-63090
Produktinformationen "C5-390.411-63090"
C5-390.411-63090 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02786520 |
| J21 | Identifizierende Bestellnummer | C5-390.411-63090 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 504107 |

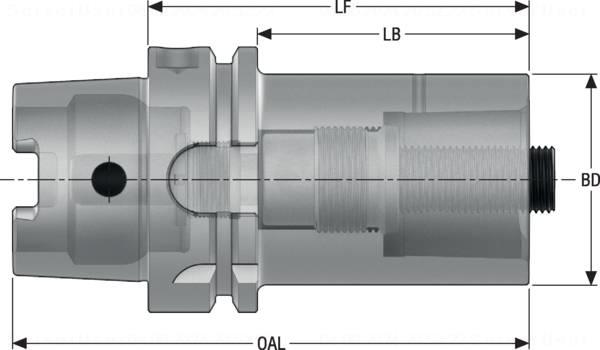

| A1 | Körperdurchmesser | 50 mm |
| B1 | Länge Außendurchmesser 1 | 64 mm |
| B4 | Gesamtlänge | 122 mm |
| B71 | Funktionslänge | 90 mm |
| C11 | Aufnahmetyp, maschinenseitig | HSK - Hohlschaft-Kegel |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 1000 |
| C51 | Aufnahmetyp, werkstückseitig | CCS - Coromant Capto System SANDVIK |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 8 - Dimensionslose Nenngröße |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0500 |
| D5 | Auswuchtgüte | G6.3 - G6.3 |
| D7 | Masse (Gewicht) | 1.3 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 1 - mit Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
