BW925586725088
Produktnummer:
SOBW925586725088
Produktinformationen "BW925586725088"
BW925586725088 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03131178 |
| J21 | Identifizierende Bestellnummer | BW925586725088 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 999011 |

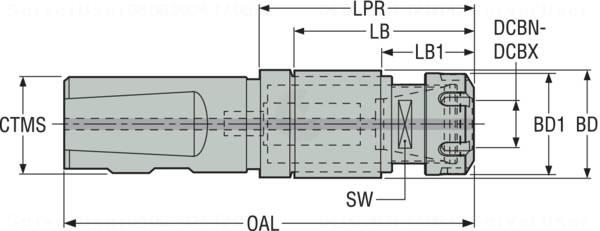

| A1 | Körperdurchmesser | 44 mm |
| A5 | Körperdurchmesser Spannmutter | 42 mm |
| B1 | Länge Außendurchmesser 1 | 20 mm |
| B3 | Kraglänge | 83.1 mm |
| B4 | Gesamtlänge | 133.9 mm |
| C51 | Aufnahmetyp, werkstückseitig | SZD - Spannzangenaufnahme DIN / ISO |
| C52 | Aufnahmeform, werkstückseitig | 02 |
| C54 | Aufnahmeausführung, werkstückseitig | 8 - Dimensionslose Nenngröße |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0250 |
| D7 | Masse (Gewicht) | 0.814 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
