BT40-UMC3.35-1250
Produktnummer:
SOBT40-UMC3.35-1250
Produktinformationen "BT40-UMC3.35-1250"

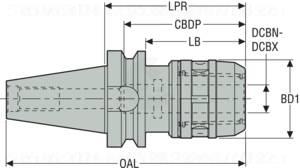

BT40-UMC3.35-1250 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00093018 |
| J21 | Identifizierende Bestellnummer | BT40-UMC3.35-1250 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| A1 | Körperdurchmesser | 69 mm |
| B3 | Kraglänge | 85 mm |
| B4 | Gesamtlänge | 150.4 mm |
| C11 | Aufnahmetyp, maschinenseitig | SKG - Steilkegel |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 4.75 mm |
| DIM | Indikator für Maßsystem | 0 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
