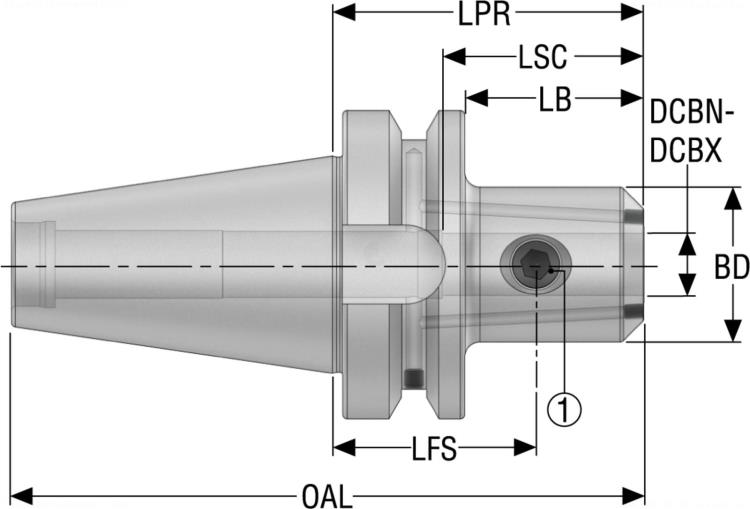

BT30TFAD-EM0.625-2.500-L1
Produktnummer:
SOBT30TFAD-EM0.625-2.500-L1
Produktinformationen "BT30TFAD-EM0.625-2.500-L1"
BT30TFAD-EM0.625-2.500-L1 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03301750 |
| J21 | Identifizierende Bestellnummer | BT30TFAD-EM0.625-2.500-L1 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 508013 |
| B3 | Kraglänge | 63.5 mm |
| B4 | Gesamtlänge | 111.9 mm |
| C11 | Aufnahmetyp, maschinenseitig | SKG - Steilkegel |
| C12 | Aufnahmeform, maschinenseitig | 51 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0300 |
| C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 15.875 mm |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 47.5 mm |
| DIM | Indikator für Maßsystem | 0 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 1 - mit Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
