BM06056723270
Produktnummer:
SOBM06056723270
Produktinformationen "BM06056723270"
BM06056723270 |
||
|---|---|---|

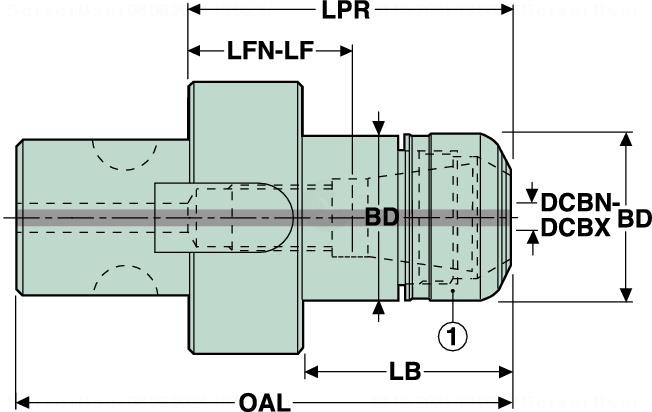

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02827263 |
| J21 | Identifizierende Bestellnummer | BM06056723270 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 629011 |
| A1 | Körperdurchmesser | 50 mm |
| B1 | Länge Außendurchmesser 1 | 44 mm |
| B3 | Kraglänge | 70 mm |
| B4 | Gesamtlänge | 110 mm |
| B71 | Funktionslänge | 22 mm |
| C11 | Aufnahmetyp, maschinenseitig | GMS - Graflex Modulares System SECO |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0060 |
| C51 | Aufnahmetyp, werkstückseitig | SZD - Spannzangenaufnahme DIN / ISO |
| C54 | Aufnahmeausführung, werkstückseitig | 8 - Dimensionslose Nenngröße |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0320 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 20 mm |
| D5 | Auswuchtgüte | 1 |
| D7 | Masse (Gewicht) | 1.22 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Schneidrichtung | R - rechts |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
