BM050560310110
Produktnummer:
SOBM050560310110
Produktinformationen "BM050560310110"
BM050560310110 |
||
|---|---|---|

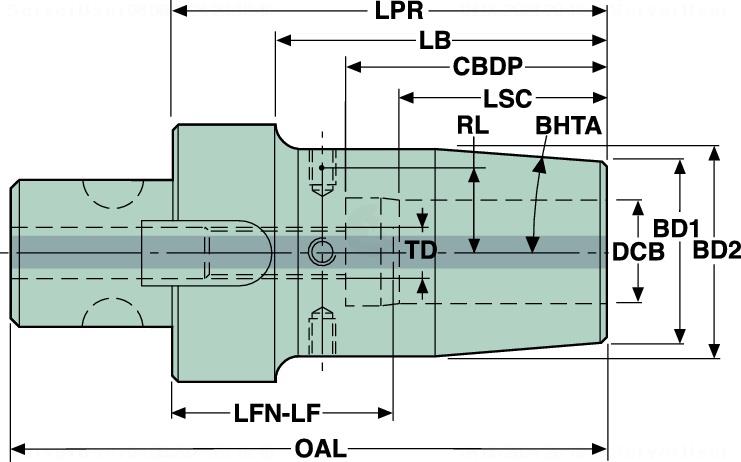

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02753131 |
| J21 | Identifizierende Bestellnummer | BM050560310110 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 629013 |
| A1 | Körperdurchmesser | 32 mm |
| A2 | Außendurchmesser 2 | 32 mm |
| A6 | Umbruchdurchmesser | 24 mm |
| B1 | Länge Außendurchmesser 1 | 90 mm |
| B3 | Kraglänge | 110 mm |
| B4 | Gesamtlänge | 140 mm |
| B51 | Kegelwinkel | 4.5 Grad |
| B71 | Funktionslänge | 79 mm |
| C11 | Aufnahmetyp, maschinenseitig | GMS - Graflex Modulares System SECO |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0050 |
| C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C53 | Aufnahmegewindenenngröße, werkstückseitig | M8x1 |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0100 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 10 mm |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 31 mm |
| D5 | Auswuchtgüte | 2 |
| D7 | Masse (Gewicht) | 0.88 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
