BD01658671152
Produktnummer:
SOBD01658671152
Produktinformationen "BD01658671152"
BD01658671152 |
||
|---|---|---|

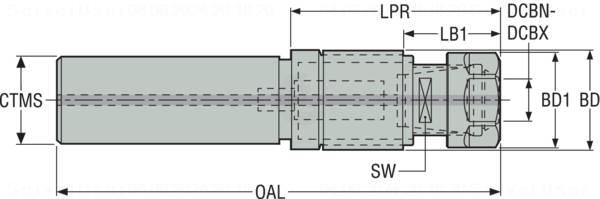

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02926969 |
| J21 | Identifizierende Bestellnummer | BD01658671152 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 999011 |
| A1 | Körperdurchmesser | 18.7 mm |
| A5 | Körperdurchmesser Spannmutter | 23.5 mm |
| B1 | Länge Außendurchmesser 1 | 11.5 mm |
| B3 | Kraglänge | 51.9 mm |
| B4 | Gesamtlänge | 96.4 mm |
| C51 | Aufnahmetyp, werkstückseitig | SZD - Spannzangenaufnahme DIN / ISO |
| C54 | Aufnahmeausführung, werkstückseitig | 8 - Dimensionslose Nenngröße |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| D5 | Auswuchtgüte | PB |
| D7 | Masse (Gewicht) | 0.166 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
