ABEX2606ZFFR-M15 F40M
Produktnummer:
SO02789854
Produktinformationen "ABEX2606ZFFR-M15 F40M"
ABEX2606ZFFR-M15 F40M |
||
|---|---|---|

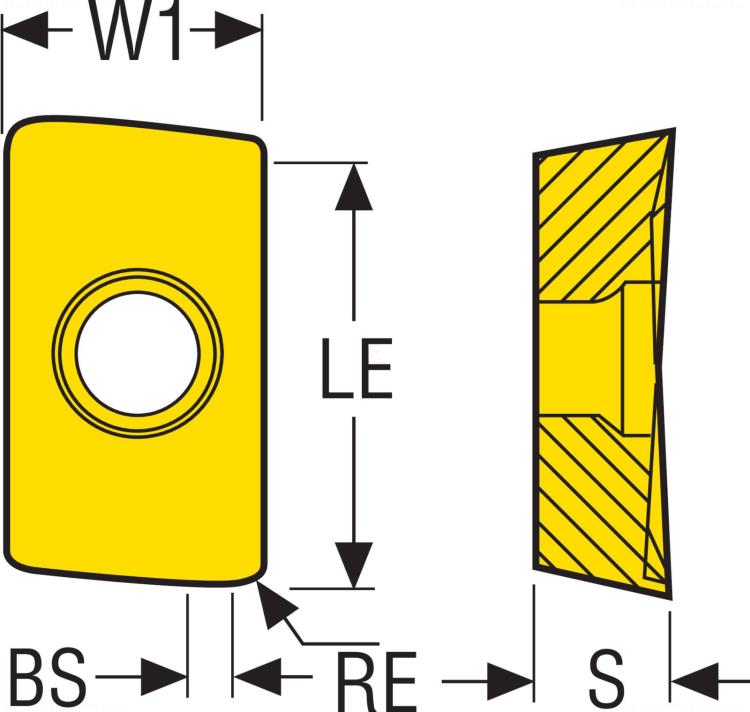

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 02789854 |
| J22 | Produktbezeichnung | ABEX2606ZFFR-M15 F40M |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 5 |
| A1 | Eckenwinkel | 85 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 5 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 5 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 5 Grad |
| B1 | Schneidkantenlänge | 25.56 mm |
| B2 | Schneidkörperbreite | 14 mm |
| B3 | Eingeschriebener Kreis | 14 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D1 | Eckenradius | 1.6 mm |
| D1 | Eckenradius | 1.6 mm |
| D1 | Eckenradius | 1.6 mm |
| D6 | Planschneidenbreite | 2 mm |
| D7 | Spanwinkel | 17 Grad |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E7 | Schneidenlänge, begrenzt | 24.4 mm |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse Schneidplatte | E - E |
| G3 | Schneidplattenlänge | 25.463 mm |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoff, Herstellerbezeichnung | F40M |
| ISISO | Indikator für ISO-Schneidplatten | 1 |
| J11 | Normbezeichnung | ABEX2606ZFFR |
| J8 | Bearbeitungsverfahren | - |
