69871A50FM40SA100
Produktnummer:
IL69871A50FM40SA100
Produktinformationen "69871A50FM40SA100"

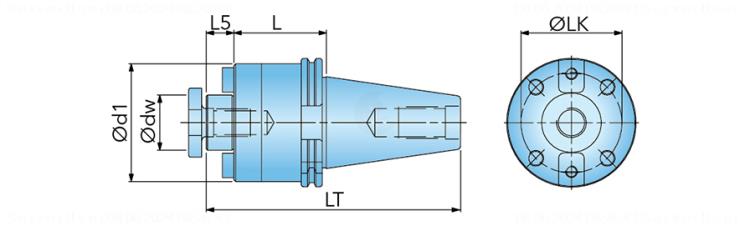

DIN 69871-A40/50 Aufsteckdorne grosser Bund Ø |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 4553393 |
| J21 | Identifizierende Bestellnummer | 69871A50FM40SA100 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 508002 |
| A4 | Bunddurchmesser | 97.5 mm |
| B4 | Gesamtlänge | 100 mm |
| C11 | Aufnahmetyp, maschinenseitig | SKG - Steilkegel |
| C12 | Aufnahmeform, maschinenseitig | 10 - 10 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0500 |
| C51 | Aufnahmetyp, werkstückseitig | FDA - Fräsdornaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 02 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C55 | Aufnahmeart, werkstückseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0400 |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 27 mm |
| C82 | Einspannlänge, min. | 27 mm |
| D7 | Masse (Gewicht) | 7.5 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
